Wave box

[Nox 4]

БП можно выдрать из паршивого видеомагнитафона.

[rgren 88]

По поводу БП что то придумаю. А как вам таймер ? Подойдёт для бокса?

[Nox 4]

Думаю пойдёт.

БП можно поискать Power suppl MPS-120-24 (1182-3)

http://www.elfaelectronics.com.ua/cgi-bin/...#!69-966-49

[bbasil 11]

По поводу БП что то придумаю. А как вам таймер ? Подойдёт для бокса?



Вскройте контролер ресуна. найдите диодный мост, у него найдите плюсовой выход, обозначается знаком (+), скальпелем отрежьте дорожку от центрального вывода штекера куда подключается помпа, и подпаяйте(проводком) плюсовой выход диодного моста на него.

После такой переделки на помпу будет подаваться не 24 а 32 вольта. она это вполне выдержит.

[Nox 4]

После такой переделки на помпу будет подаваться не 24 а 32 вольта. она это вполне выдержит.

Не выдержит, через N время сгорит.

[bbasil 11]

Не выдержит, через N время сгорит.



там гореть практически нечему, полевики 60V10A датчик хола до 32вольт, с предельным напряжением в 42вольта. А обмоткам по сути пофег сколько там будет 24 или 30. работает он режиме 50% нагрузки если так уж посчитать.



PS А сгореть он и так рано или поздно сгорит

Изменено 8 Октября 2009 пользователем bbasil (см. историю изменений)

[Oleg_il 62]

Рома, оставь контроллер про запас, не трогай его, а то тебе потом прийдется ко мне ехать. :gygy:

Пройди по магазинам, думаю найдешь блок 24V/2A DC. Таймер на первое время сойдет, если клацанье реле тебя не достанет. Собери вначале все и проверь как работает, потом видно будет.

[Dimitri 0]

там гореть практически нечему, полевики 60V10A датчик хола до 32вольт, с предельным напряжением в 42вольта. А обмоткам по сути пофег сколько там будет 24 или 30. работает он режиме 50% нагрузки если так уж посчитать.



PS А сгореть он и так рано или поздно сгорит

Хит в том что. электроника ресана умирает(в зависимости от ревизии) . Меня Nox предупредил сразу про старые ревизии ресана- в них внутренние мозги пропускают такты. Для этого контролер он мне делал двухрежимный- во втором режиме работа-без остановки мотора(если путаю он поправит). Работает уже 2 мес. но пропуски на мозгах помпы есть. Сказал Виталя- что лечится новыми ревизиями- есть уже в продаже. Но мне влом покупать- пусть эта сгорит сначала)), тем более что купить можно в течении 15 минут новую у нас. Пропускать помпа стала через пару недель работы. На общей картине не отображается волна -есть. Но подозреваю без пропуска была бы больше)

[Oleg_il 62]

Дима, а что значит пропускает такты? В чем это отражается. И сколько по времени такты для твоей аквы.

[rgren 88]

А может быть можно в этом кантроллере поставить какую нибуть перемычку / выключатель чтобы включать только большую скорость. На большой скорости он выдаёт 22 V. Я думаю что помпе будет хорошо и она не сгорит. Может в этом случае не надо будет много переделовать?

[Dimitri 0]

Дима, а что значит пропускает такты? В чем это отражается. И сколько по времени такты для твоей аквы.

у меня длина банки 130 см. такт примерно 120мс .ну это на глаз)) такт пропускает помпа- определяется просто- смотрю в бокс - выкачивает грубо за такт 500 мл воды. потом такт пропускается- вода возвращается в бокс до верху. и так заново. не скажу что это систематика но в минуту- 3-4 пропуска есть. Виталя (Nox) сказал что внутри помпы есть мозги - вот они и глючат. В новых ревизиях этого проблема вроеде нет.

[Dimon Hell 3]

Пара вопросов.

Сгодится ли такой БП?

Input:AC110-240V 50/60Hz

Out put:DC 24V 2A

И насчёт ревизий Ресана.Насколько я понял,новая ревизия это 4й выпуск и выглядит это вот так:

Угадал?

[bbasil 11]

у меня длина банки 130 см. такт примерно 120мс .ну это на глаз)) такт пропускает помпа- определяется просто- смотрю в бокс - выкачивает грубо за такт 500 мл воды. потом такт пропускается- вода возвращается в бокс до верху. и так заново. не скажу что это систематика но в минуту- 3-4 пропуска есть. Виталя (Nox) сказал что внутри помпы есть мозги - вот они и глючат. В новых ревизиях этого проблема вроеде нет.



конечно в помпе есть мозги, как уже и писал из себя они представляют два полевика два резистора и датчик хола. 5(пять) деталей. Как и любой(простейший) вентильный двигатель, двигатель ресана имеет так называемое "мертвое" положение ротора в котором двигатель не запускается. Хитрой электроникой это сложно вылечить (особенно зная любовь кетайцев к всяческому упрощению схемотехники).

Скорее всего обратный ток воды в боксе немного смещает ротор из мертвой зоны и помпа запускается.

Но это все на уровне догадок.



Ну и ротор сам по себе может немного подклинивать

[Nox 4]

Немного лечится эта болячка если, на помпе постоянно присутствует напряжение (в данном случае 6В) а 24В появляются по команде таймера. С новыми помпами такого не происходит, работают как часы без всяких заморочек.

[bbasil 11]

Немного лечится эта болячка если, на помпе постоянно присутствует напряжение (в данном случае 6В) а 24В появляются по команде таймера. С новыми помпами такого не происходит, работают как часы без всяких заморочек.



Очень интересное решение, надо будет подумать что при этом внутри помпы происходит ...

[Dimon Hell 3]

Камрады!Таки БП и ревизия те? :tuplu:

Изменено 9 Октября 2009 пользователем Dimon Hell (см. историю изменений)

[bbasil 11]

Камрады!Таки БП и ревизия те? :tuplu:

Да сгодится. :vo:

[rgren 88]

Сегодня нашол в своих залежах БП на 18 вольт,если будет мало поменяю на что нибуть другое более подходящее а пока подключил его к помпе через таймер, работает ка часы с любым интервалом.

Осталась самая гемаройная часть, склееть бокс.

Кто может по пунктам мне разложить как это сделать?

[rgren 88]

Сгодится ли такой БП?

А можно и вот такое.



http://cgi.ebay.com/AC-to-DC-Power-suppply...=item334896b756

[bbasil 11]

Сегодня нашол в своих залежах БП на 18 вольт,если будет мало поменяю на что нибуть другое более подходящее а пока подключил его к помпе через таймер, работает ка часы с любым интервалом.

Осталась самая гемаройная часть, склееть бокс.

Кто может по пунктам мне разложить как это сделать?



18 маловато будет имхо. Все таки старт это самая основная часть процесса - должно гарантировано стартовать всегда. Я-бы даже несколько смодифоицировал старт. Олег это для тебя: питание 30 вольт, стартуем при ШИМ 95%, далее выходим на 90% это примерно и будет 24 вольта. Та МК такое сделать просто :vo:

[Oleg_il 62]

Я думал насчет периодического незапуска помпы. Понятно что небольшое напряжения будет всегда вращать крыльчатку и потом она более уверенно запускается. Возможно можно попробовать вместо прямоугольных импульсов дать на помпу подобие трапеции, чтобы облегчить переходные процессы. Может она так уверенней будет стартовать.



Осталась самая гемаройная часть, склееть бокс.

Кто может по пунктам мне разложить как это сделать?

Добудь листовой рвс и клей. Можно конечно и из оргстекла, но его жуже обрабатывать, да и трескается зараза. А размеры сдери с тюнза.

[Dimon Hell 3]

Листовой рвс это листовой PVC?

[Oleg_il 62]

Ага. Лень было регистр переключать.

[Dimon Hell 3]

А то Яндекс на запрос "листовой рвс" выдаёт всякие страсти.

[doktorfish2 1]

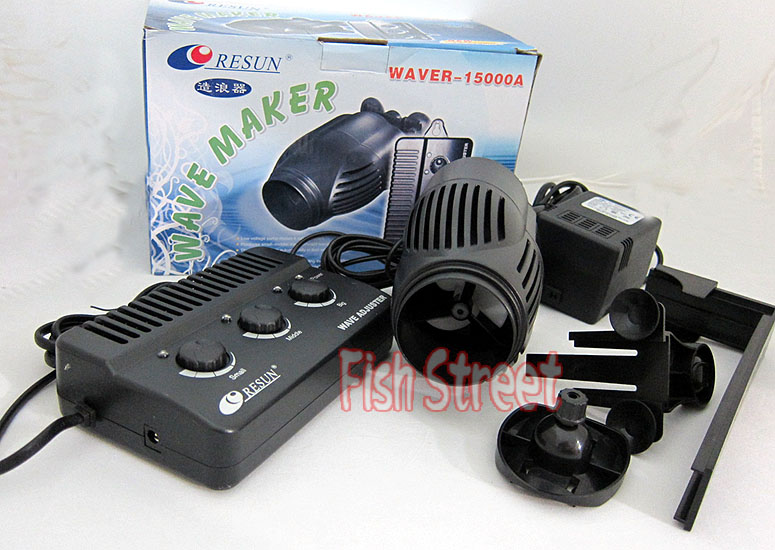

Сегодня приехал вейвбокс от Виталика(NOX) на ресане 15000.Хочу поделится впечатлениями и поблагодарить Виталика.

Итак как вы знаете аква у меня угловая на 800 литров,вейвбокс выдает волну около 3 см можно настроить и больше.Аквариум стал очень похож на настоящее море,все шевелится и болтается.Вобщем я даже не ожидал что угловую банку так можно раскачать,еще раз спасибо Виталик!!!
