Вагехан, Олег спасибо.



На контроллере 1-н dimm канал...

Откуда минус dimm ты нашел?

Питание драйвера отдельно, выход на цепочки отдельно и один dimm канал.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

П.С.

Питание драйверов отдельное БП на 48в, out на цепочки.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

а ниже сказано, что PWM#- это GND, скорей всего просто продублировано для удобства

Изменено пользователем Kiraso (см. историю изменений)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

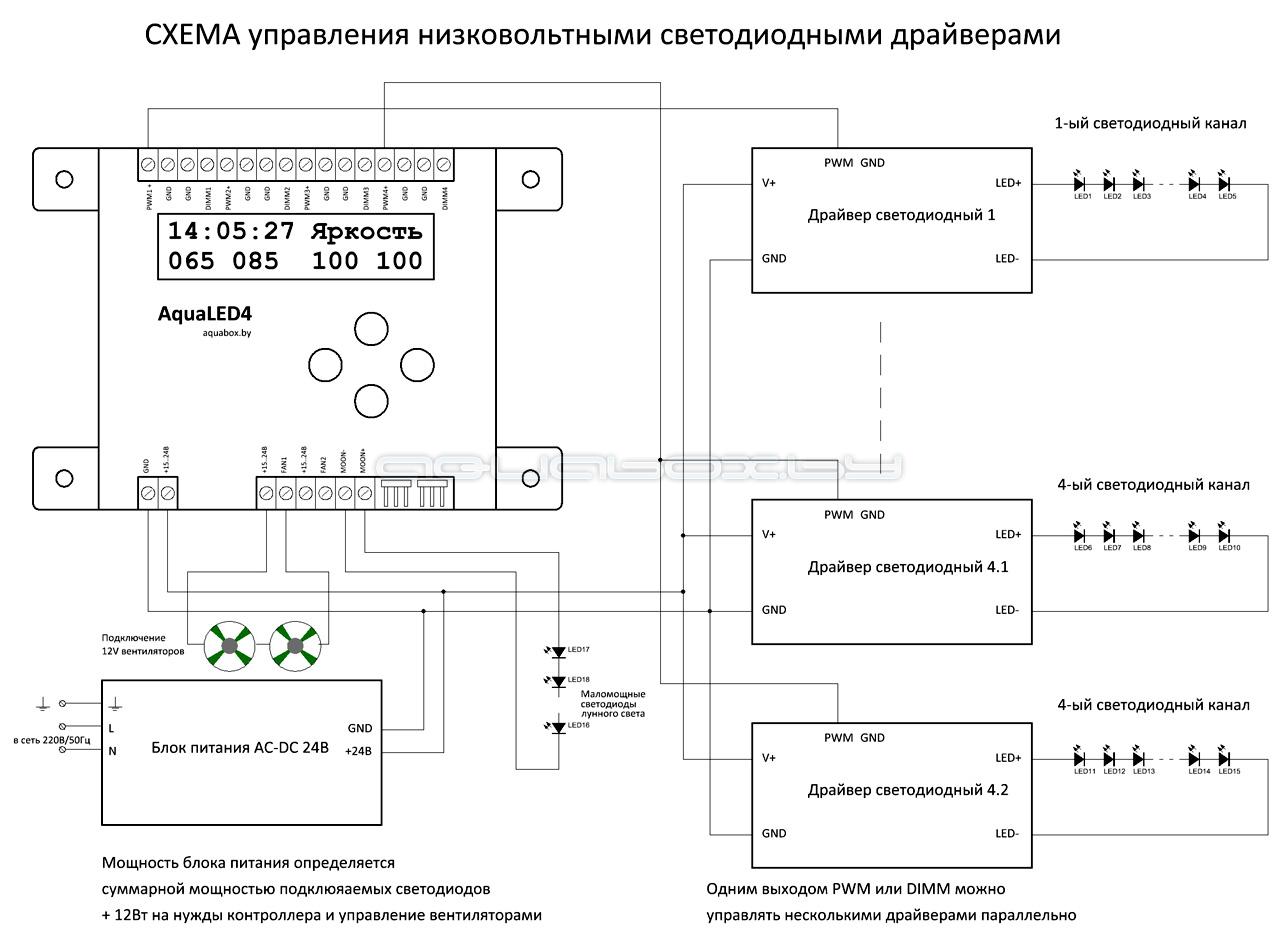

Судя до этой схеме, мне нужно подключить dimm драйвера к PWM+ контроллера






Все верно?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Последний рисунок ничем не отличается от того что я сказал. :)



Одно дополнение, на клеммнике выхода, на первом рисунке (Сообщение #173), второй слева контакт

"pwm-", про который я спрашивал что не знаю куда подключить, а на рисунке в Сообщение #179, он уже обозванн GND (т.е земля) - вот и вся разница.

Все верно, так и подключай, с той разницей что у тебя два БП, как я понимаю, один для контроллера (12в), второй для драйверов (48в).
