Comanche 20 Опубликовано 28 Февраля 2013 (изменено) конкретный вопрос: что нужно для подключения ледов к контроллеру, и какой бутерброд ардуино лучше выбрать? неужели так трудно ответить, ведь не все гении в электротехнике? я пришел к выводу что лучше покупать не бутер, а отдельно мегу2560 и отдельно экран вот например мега http://www.ebay.com/itm/Mega-2560-ATmega2560-16AU-Board-Arduino-compatible-Free-USB-Cable-Funduino-/110956290155?pt=LH_DefaultDomain_0&hash=item19d582a06b экран http://www.ebay.com/...=item564e1aaefc к бутеру нужны будут еще часы, а шилд из бутера все равно потом захочется сменить на Аквашилд , которому часы не нужны в результате будем иметь лишний шилд и часы ИМХО конечно... PS как кстати уважаемой общественности платки из ссылок? Изменено 28 Февраля 2013 пользователем Comanche (см. историю изменений) 1 Поделиться этим сообщением Ссылка на сообщение
Александр Авдеев 191 Опубликовано 28 Февраля 2013 Оби ссылки на экраны...на Мегу нет. А что за "платки из ссылок" в PS? Поделиться этим сообщением Ссылка на сообщение
Comanche 20 Опубликовано 28 Февраля 2013 Упс, прошу извинить, не то вставилось вот мега http://www.ebay.com/itm/Mega-2560-ATmega2560-16AU-Board-Arduino-compatible-Free-USB-Cable-Funduino-/110956290155?pt=LH_DefaultDomain_0&hash=item19d582a06b А в PS как раз про мегу и экран эти - пойдут же нормально? Поделиться этим сообщением Ссылка на сообщение
Александр Авдеев 191 Опубликовано 28 Февраля 2013 (изменено) Да вроде нормальные...и цена радует. + к ним Аквашилд от Олега (v.3 последняя ) и ВСЕ ОК! Изменено 28 Февраля 2013 пользователем Александр Авдеев (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
Comanche 20 Опубликовано 28 Февраля 2013 (изменено) Дык пол ебэя перерыл ради ценничков Конечно Аквашилд третий - уже прочитал про него на дружественном портале Изменено 28 Февраля 2013 пользователем Comanche (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение

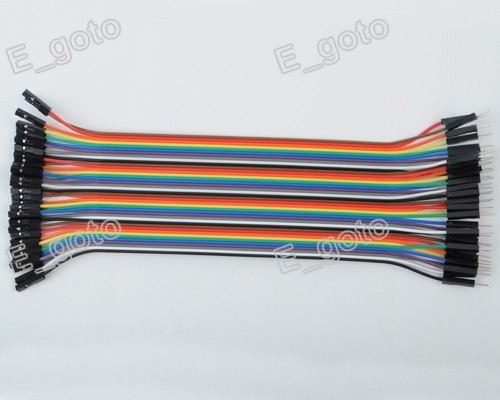

Comanche 20 Опубликовано 28 Февраля 2013 (изменено) Еще вот что нашел у продавца меги из моей ссылочки http://www.ebay.com/...=item1c305c1aff Вроде в теме кому то нужно было отвязать экран от бутерброда - как я понимаю этим шнурком это и делается Изменено 28 Февраля 2013 пользователем Comanche (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
Коляныч из KZ 3 Опубликовано 28 Февраля 2013 Еще вот что нашел у продавца меги из моей ссылочки http://www.ebay.com/...=item1c305c1aff Вроде в теме кому то нужно было отвязать экран от бутерброда - как я понимаю этим шнурком это и делается Эти шнурки слишком короткие для отвязки экрана. Лучше компьютерный шлейф использовать. А эти удобны для соединений чего-либо. Я взял такие. Поделиться этим сообщением Ссылка на сообщение
Comanche 20 Опубликовано 28 Февраля 2013 (изменено) там у того продавца есть еще не соединенные в лапшу, а просто охапкой 65 штук за бакс с лишним, но у тех с обоих концов штырьки http://www.ebay.com/itm/65pcs-Bread-board-tie-line-Wire-Breadboard-plug-wire-Bread-board-cable-/370769746307?pt=LH_DefaultDomain_0&hash=item5653995983 Изменено 28 Февраля 2013 пользователем Comanche (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
Basopotam 58 Опубликовано 28 Февраля 2013 Эти шнурки слишком короткие для отвязки экрана. Лучше компьютерный шлейф использовать. А эти удобны для соединений чего-либо. Я взял такие. Пробовал эти шнуры, совсем не пригодны. Болтаются, вываливаются и т.д. Поделиться этим сообщением Ссылка на сообщение
Александр Авдеев 191 Опубликовано 28 Февраля 2013 (изменено) Лучше использовать стандартный шлейф, но там надо кое-что переделывать (переворвчивать) Мне так сделали и все пашетт ОК! В теме ЭТО освещалось уже... Изменено 28 Февраля 2013 пользователем Александр Авдеев (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
Comanche 20 Опубликовано 28 Февраля 2013 (изменено) Ага, я помню что ide-шлейфик где то зеркальный Вот, про это писал Ваге Изменено 28 Февраля 2013 пользователем Comanche (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
GRAFdeKENT 0 Опубликовано 28 Февраля 2013 Можно цену в личку. Давно не заходил. Поделиться этим сообщением Ссылка на сообщение
kamaz-240 4 Опубликовано 28 Февраля 2013 подскажите в чем отличие Mega 2560 ATmega 16U2 от Arduino Mega2560 ATMEGA8U2 Поделиться этим сообщением Ссылка на сообщение
Oleg_il 62 Опубликовано 28 Февраля 2013 Ага, я помню что ide-шлейфик где то зеркальный Вот, про это писал Ваге Ваге ошибся. Стандартный ide шлейф - всегда идет один в один, не зеркальный. Это от того что его пытаются применить "нестандартно", приходится действительно переворачивать пары проводов и извращаться по всякому. В следующей версии шилда - это не потребуется, можно будет ставить стандартный шилд напрямую, без переворота. НО - это надо указать при заказе, поскольку на плату тогда должны паяться разные конекторы. "Мама" - стандартный вариант для бутерброда, "папа" - для стандартного IDE шлейфа. подскажите в чем отличие Mega 2560 ATmega 16U2 от Arduino Mega2560 ATMEGA8U2 Для пользователя нет разницы никакой. 1 Поделиться этим сообщением Ссылка на сообщение
Comanche 20 Опубликовано 28 Февраля 2013 Вот это сервис! "...Белый верх, черный низ есть? Есть... Черный верх, белый низ есть? Есть..." Поделиться этим сообщением Ссылка на сообщение
Александр Авдеев 191 Опубликовано 28 Февраля 2013 (изменено) ...В следующей версии шилда - это не потребуется, можно будет ставить стандартный шилд напрямую, без переворота...Это в какой...3й или уже 4я будет? У Олега всегда ТАК...любое желание клиента... Изменено 28 Февраля 2013 пользователем Александр Авдеев (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
Comanche 20 Опубликовано 28 Февраля 2013 (изменено) Олег, а озвученный на "дружественном ресурсе" контроллер молний - он как предполагается, на ледах или все по взрослому - на газоразрядной лампе как в фотовспышках? Изменено 28 Февраля 2013 пользователем Comanche (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
Oleg_il 62 Опубликовано 28 Февраля 2013 Это в какой...3й или уже 4я будет? 3.1 - разница по сути дела только в доп возможности для шлейфа. на ледах или все по взрослому - на газоразрядной лампе как в фотовспышках? Если пойдет нормально пайка, уж больно там управляющий чип мелкий, то вспышка как в мобильниках - на одном отдельном леде, не связанном с остальными на светильнике. Лед - XTE или XML. там ток до 4х ампер в импульсе. Поделиться этим сообщением Ссылка на сообщение
Александр Авдеев 191 Опубликовано 28 Февраля 2013 ... - на одном отдельном леде, не связанном с остальными на светильнике. Лед - XTE или XML. там ток до 4х ампер в импульсе.Его желательно прилагать (за доп плату) к контроллеру Поделиться этим сообщением Ссылка на сообщение
vit 4 Опубликовано 28 Февраля 2013 (изменено) Форумчане помогите пожалуйста.Тоже решил собрать контроллер , только для пресного аквариума. Хочу сделать управление светом (на диодах 2-3 канала),нагреватели(220вольт) и вентиляторы(12вольт) на охлаждение на 2-3 аквариума. Со временем PHи возможно ORPметр. В этом деле новичок .Не могу разобраться что именно нужно. Хотелось бы чтобы экран был отдельно от материнки Материнка вот эта http://www.ebay.com/...=item460ce7417a или такая ,взято чуть выше у Comanche http://www.ebay.com/...=item19d582a06b Экран http://www.ebay.com/...=item564d908845 Шилд V2.0 http://www.ebay.com/...=item27cc8b0ae4 Но его характеризуют для Arduino ATMEGA 2560 R3 1280 ATmega8U2 а материнка ATmega16U2 – они не будут конфликтовать ? Или лучше вот такой бутерброд взять : http://www.ebay.com/...=item3f1a0ab450 Тогда каким образом к нему всё остальное подключать? Ещё планируются часы DS3231 (http://www.ebay.com/...=item337f23ac63 ) И ничего не нашёл пока про РН В чём отличае Arduino MEGA 2560 R3 A134 или есть ещё А132 и A 080 и А082? Прошу сильно не пинать . Вопросов очень много и чем больше читаю – тем больше их становится. Изменено 28 Февраля 2013 пользователем vit (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
Александр Авдеев 191 Опубликовано 28 Февраля 2013 (изменено) Вы хотя бы пару страниц прочитали отсюда вверх...уже бы пара вопросов отпала. Например про 8U2 и 16U2. MEGA 2560 любая совместимая нормально. Что бутерброд, что по отдельности нет разницы. Часы и прочее можно паять к Шилду 2.0 (у меня ТАК сделано) В шилде Олега все лучше, чем в 2.0..С PH еще не разбирались...на шилде Олега есть выходы под Atlas PH и ORP сенсоры и место для их плат... https://www.atlas-sc...om/sensors.html Про отличия Arduino я не в курсе Изменено 28 Февраля 2013 пользователем Александр Авдеев (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
Comanche 20 Опубликовано 28 Февраля 2013 (изменено) отвечу только про бутер - если не планируете брать Аквашилд - то будет будет выгоднее по цене взять бутер - Олег выкладывал тут версию своей прошивки для бутеров PS (несколько страниц назад есть ссылка от меня с бутером, у того же продавца можно докупить часы и все приедет одновременно в одной посылке) PPS Про экран отдельно - аж на предыдущей странице ссылка на сообщение Baге как видоизменить обычную IDE 40 пиновую лапшу Изменено 28 Февраля 2013 пользователем Comanche (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
vit 4 Опубликовано 28 Февраля 2013 Я читал конечно же . То есть на обозначения 8U2 и 16U2 можно не обращать внимания при выборе компонентов? Поделиться этим сообщением Ссылка на сообщение
vit 4 Опубликовано 28 Февраля 2013 (изменено) А с бутера как всё выводить?Там по картинке совсем места не остаётся для доступа.Насчёт Аквашилда ещё пока в раздумьях.А PH туда каким образом засунуть можно? Изменено 28 Февраля 2013 пользователем vit (см. историю изменений) Поделиться этим сообщением Ссылка на сообщение
